Composizione guidata kit segnali luminosi in scala H0

Scelte di base

Composizione
vele e indicatori

Riepilogo e quantità
totale

Conferma finale

Visualizza le istruzioni di montaggio di questa serie per ulteriori dettagli
Istruzioni di montaggio segnali luminosi unificate serie 19-05X 200-001

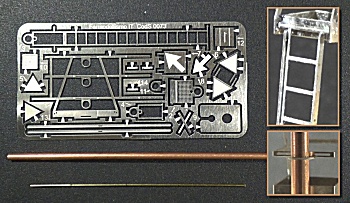

Cestello con palo e tondino standard. Cestello con maggiore dettaglio e scala rifonzata con bordini riprodotti.
4,4 Cestello Cestello dettagliato 5
Base che ripoduce al vero il plinto in cemento.
Il pezzo è fornito in fotoincisione da assemblare.
Comprensivo di contropiastra di fissagio sottoplancia.
Base che ripoduce al vero il plinto in cemento.
Il pezzo è fornito in resina gia pronto per un montaggio più rapido.
Comprensivo di piastra di raccordo saldabile con il palo e contropiastra di fissagio sottoplancia.
1,3 Metallo Resina 1,8

Led SMD contenitore 1206 due diodi rosso verde. La tonalità di colore dei due led consente con accensione simultanea la riproduzione del segnale con luce di colore giallo. La circuiteria comprende alcuni diodi per il comando separato su tre linee di accensione separate rosso giallo verde. Il portaled in resina funge anche da diffusore per la ripruduzione del colore giallo. Adatto ad entrambi gli schemi di collegamento positivo comune e negativo comune (seguire le indicazione sulle istruzioni di montaggio). Attenzione!
Questa tipologia non è compatibile con le cuffie epoca V vedi descrizione sotto.
Nuovo Led SMD contenitore 1206 con tre diodi separati rosso giallo verde. Questo led consente di ottenere maggior luminosità in quanto non è necessario il diffusore opaco. Il portaled in questa versione è realizzato in plexiglass trasparente tagliato al laser. Inoltre le lunghezze d'onda di emissione dei tre led rispettano i colori reali dei segnali luminosi italiani. Collegamento disponibile solo con positivo comune. Questo led è compatibile con tutte le versioni di cuffia epoca IV e V
Attenzione! i colori indicati in figura sono puramente indicativi in quanto affetti dalla diversa riproduzione di gamma colore del monitor utilizzato per la visualizzazione di questa pagina.
0,8 Led due colori Led tre colori 0,9

Filo per i collegamenti interni al segnale di rame isolato con smaltatatura superficiale di colore unico. Diametro(0,2 mm) Per la saldatura la superfice smaltata nel punto di contatto va rimossa con l'aiuto di una lama del tipo usato nei taglierini. Filo per i collegamenti interni al segnale con guaina isolante in materiale plastico dello stesso diametro del filo di rame smaltato. Diametro(0,2 mm)
I fili sono di colore corrisponente alla luce emessa dal led per facilitarne l'individuazione dopo il montaggio.
Il filo comune è di colore grigio:
Rosso Verde + Grigio comune (+ o -) (con led due colori)
Rosso Verde Giallo + Grigio comune (+) (con led tre colori)
Per led 2 colori 0,4 €
Per led 3 colori 0,5 €
Smaltato Guainato Per led 2 colori 3 fili 0,45
Per led 3 colori 4 fili 0,6 €

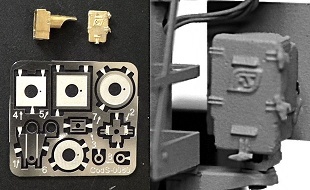

Cuffia fotoincisa economica da sagomare e saldare epoca IV. Richiede maggior tempo per la realizzazione ma offre un risultato estetico molto simile alla versione in fusione. Comprende anche il portaled in plexiglass tagliato al laser ed il diffusore in plastica nel caso del led a due diodi. Cuffia in fusione di metallo epoca IV. Composta da due parti una delle quali riproduce anche il meccanismo di allineamento alla visuale del macchinista parte posta nella parte bassa della cuffia. Comprende anche il portaled in plexiglass tagliato al laser o il diffusore in resina in caso del led a due diodi. Cuffia in fusione di metallo di tipo moderno epoca V. Composta da due parti corpo anteriore e coperchio posteriore il led alloggia direttamente nella cuffia senza diffusore. Il particolare disegno interno consente un'istallazione del led senza che le parti di contatto dello stesso tocchino la cassa mettallica in fusione. Attenzione!
1) Selezionando questo tipo di cuffia non sarà possibile selezionare la vela ovale nelle selezioni successive in quanto non utilizzato al vero per questa tipologia.
2) Questa cuffia non è compatibile con il led a due diodi
Fotoincisa 1,5 € Fusione epoca IV 3 € Fusione moderna epoca IV V 5 €
Le cuffie del seguente gruppo sono realizzate con tecnica di stampa 3D DLP con altissima risoluzione. Questa tipologia rende il montaggio molto rapido e semplice la cuffia e la mensola sono un unico pezzo da incollare al palo. Il posizionamento del led in apposito vano perfettamente dimensionato garantisce stabilità e isolamento perfetto. La tipologia 2 o tre collari si riferisce come al vero al numero di ancoraggi al palo qui riprodotti con filo di acciaio armonico che viene posizionato dopo l'incollaggio al palo.
3D 3 collari epoca IV 3 € 3D 2 collari epoca IV 3 € 3D 3 collari epoca V 3 € 3D 2 collari epoca V 3 €

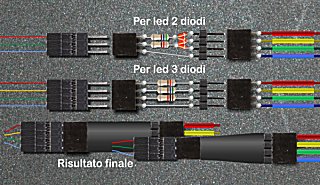

I fili e le resistenze sono saldati direttamente nel sottoplancia l'isolamento non è incluso e deve essere predisposto dall' utilizzatore. A senconda del tipo di led vengono forniti un numero opportuno di connettori su cui fissare le resistenze. Queste parti agevolano inoltre un eventuale smontaggio del semaforo dal plastico/diorama per eventuale manutenzione. Vengono inoltre fornite anche guaine termorestringenti per un cablaggio pulito.
0 € Fili semplici Connettore Per ogni contatto 0,1
Piu set termorestringenti 0,4

Nessuna decals Decals con bordo tagliato al laser da applicare sul palo per la la realizzazione dei segnali di avviso
0 € Nessuna decals Decals avviso 0,5

Tensione di funzionamento
I led devono essere alimentati in corrente continua con resistenza limitatrice. I valori di resistenza cambiano in funzione della tensione di alimentazione.
Selezionare qui sotto la tensione di alimentazione che si intende utilizzare. In caso di ripensamento succesivo all'aquisto sono disponibili set di resistenze nella sezione ricambi.
Resistenze per tensione di alimentazione 5 Volt DC (corrente continua) Resistenze per tensione di alimentazione 12 Volt DC (corrente continua) Resistenze per tensione di alimentazione 15 Volt DC (corrente continua)
5 Volt 12 Volt 15 Volt
